基本半導體隔離驅動IC產品主要有BTD21520xx是一款雙通道隔離門極驅動芯片，輸出拉灌峰值電流典型值4A/6A，絕緣電壓高達5000Vrms@SOW14封裝、3000Vrms@SOP16封裝；抗干擾能力強，高達100V/ns；低傳輸延時至45ns；分別提供 3 種管腳配置：BTD21520M提供禁用管腳（DIS）和死區設置（DT）,BTD21520S提供禁用管腳（DIS)， BTD21520E 提供單一PWM輸入；副邊VDD欠壓保護點兩種可選：分別是5.7V和8.2V。主要規格有BTD21520MAWR，BTD21520MBWR，BTD21520SAWR，BTD21520SBWR，BTD21520EAWR，BTD21520EBWR，‍BTD21520MAPR，BTD21520MBPR，BTD21520SAPR，BTD21520SBPR，BTD21520EAPR，BTD21520EBPR，BTD5350xx是一款單通道隔離門極驅動IC，輸出峰值電流典型值10A, 絕緣電壓高達5000Vrms@SOW8封裝，3000Vrms@SOP8封裝；抗干擾能力強，高達100V/ns；傳輸延時低至60ns；分別提供 3 種管腳配置：BTD5350M 提供門極米勒鉗位功能，BTD5350S 提供獨立的開通和關斷輸出管腳，BTD5350E 對副邊的正電源配置欠壓保護功能；副邊VCC欠壓保護點兩種可選：分別是8V和11V。主要規格有BTD5350MBPR，BTD5350MCPR，BTD5350MBWR，BTD5350MCWR，BTD5350SBPR，BTD5350SCPR，BTD5350SBWR‍，BTD5350SCWR，BTD5350EBPR，BTD5350ECPR，BTD5350EBWR，BTD5350ECWR，BTD3011R是一款單通道智能隔離門極驅動芯片，采用磁隔離技術；絕緣電壓高達5000Vrms@SOW16封裝；輸出峰值電流典型值15A；管腳功能集成功率器件短路保護和短路保護后軟關斷功能，集成原副邊電源欠壓保護；集成副邊電源穩壓器功能，此穩壓器可以根據副邊電源輸入電壓，使驅動管腳自動分配正負壓，適用在給電壓等級1200V以內的IGBT或者碳化硅 MOSFET驅動。BTL2752x 系列是一款雙通道、高速、低邊門極驅動器，輸出側采用軌到軌方式；拉電流與灌電流能力可高達 5A，上升和下降時間低至 7ns 與 6ns；芯片的兩個通道可并聯使用，以增強驅動電流能力；信號輸入腳最大可抗-5V的持續負壓，支持4個標準邏輯選項：BTL27523帶使能雙路反相，BTL27523B不帶使能雙路反相 和 BTL27524帶使能雙路同相，BTL27524B不帶使能雙路同相。主要規格：BTL27523R，BTL27523BR，BTL27524R，BTL27524BR

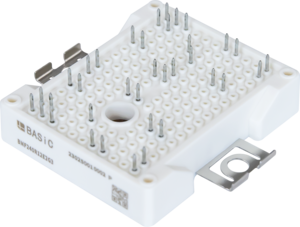

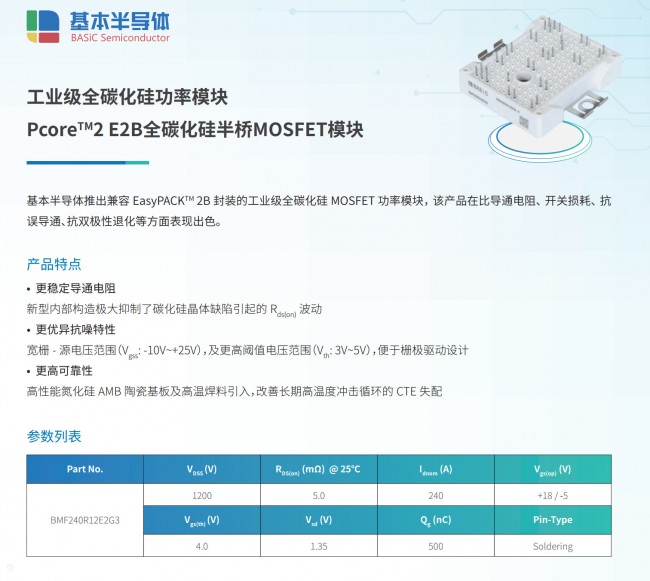

專業分銷基本半導體全碳化硅MOSFET模塊，Easy封裝全碳化硅MOSFET模塊，62mm封裝全碳化硅MOSFET模塊，F(xiàn)ull SiC Module，SiC MOSFET模塊適用于超級充電樁，V2G充電樁，高壓柔性直流輸電智能電網(HVDC)，空調熱泵驅動，機車輔助電源，儲能變流器PCS,光伏逆變器,超高頻逆變焊機，超高頻伺服驅動器，高速電機變頻器等. 光伏逆變器專用直流升壓模塊BOOST Module-光伏MPPT，PV Inverter交流雙拼 ANPC 拓?fù)淠孀兡K。儲能PCS變流器ANPC三電平碳化硅MOSFET模塊，光儲碳化硅MOSFET。

基本半導體再度亮相全球功率半導體展會——PCIM Europe 2023，在德國紐倫堡正式發布第二代碳化硅MOSFET新品。新一代產品性能大幅提升，產品類型進一步豐富，助力新能源汽車、直流快充、光伏儲能、工業電源、通信電源等行業實現更為出色的能源效率和應用可靠性。



LLC，移相全橋等應用實現ZVS主要和Coss、關斷速度和體二極管壓降等參數有關。Coss決定所需諧振電感儲能的大小，值越大越難實現ZVS；更快的關斷速度可以減少對儲能電感能量的消耗，影響體二極管的續流維持時間或者開關兩端電壓能達到的最低值；因?yàn)槔m(xù)流期間的主要損耗為體二極管的導通損耗.在這些參數方面，B2M第二代碳化硅MOSFET跟競品比，B2M第二代碳化硅MOSFET的Coss更小，需要的死區時間初始電流??；B2M第二代碳化硅MOSFET抗側向電流觸發寄生BJT的能力會強一些。B2M第二代碳化硅MOSFET體二極管的Vf和trr 比競品有較多優勢，能減少LLC里面Q2的硬關斷的風險。綜合來看，比起競品，LLC，移相全橋應用中B2M第二代碳化硅MOSFET表現會更好.

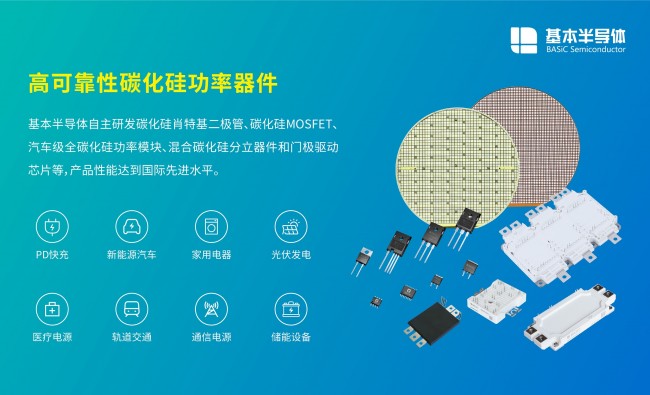

碳化硅MOSFET具有優秀的高頻、高壓、高溫性能，是目前電力電子領域最受關注的寬禁帶功率半導體器件。在電力電子系統中應用碳化硅MOSFET器件替代傳統硅IGBT器件，可提高功率回路開關頻率，提升系統效率及功率密度，降低系統綜合成本。適用于高性能變換器電路與數字化先進控制、高效率 DC/DC 拓?fù)渑c控制，雙向 AC/DC、電動汽車車載充電機（OBC）/雙向OBC、車載電源、集成化 OBC ，雙向 DC/DC、多端口 DC/DC 拓?fù)渑c控制，直流配網的電力電子變換器。

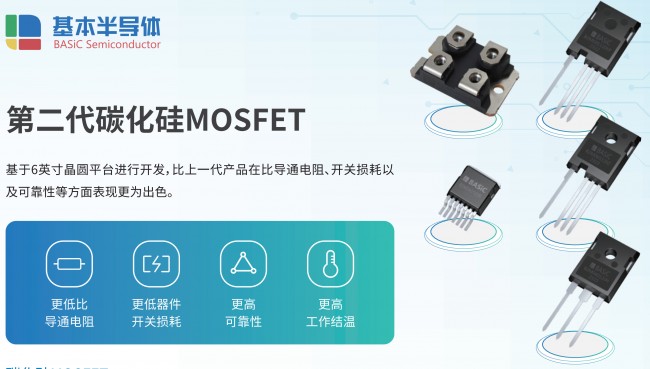

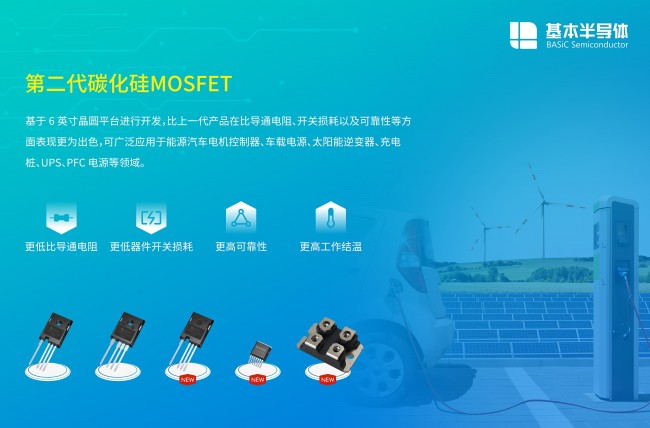

基本半導體第二代碳化硅MOSFET系列新品基于6英寸晶圓平臺進行開發，比上一代產品在比導通電阻、開關損耗以及可靠性等方面表現更為出色。在原有TO-247-3、TO-247-4封裝的產品基礎上，基本半導體還推出了帶有輔助源極的TO-247-4-PLUS、TO-263-7及SOT-227封裝的碳化硅MOSFET器件，以更好地滿足客戶需求。



基本半導體第二代碳化硅MOSFET亮點

更低比導通電阻：第二代碳化硅MOSFET通過綜合優化芯片設計方案，比導通電阻降低約40%，產品性能顯著提升。

更低器件開關損耗：第二代碳化硅MOSFET器件Qg降低了約60%，開關損耗降低了約30%。反向傳輸電容Crss降低，提高器件的抗干擾能力，降低器件在串?dāng)_行為下誤導通的風險。



更高可靠性：第二代碳化硅MOSFET通過更高標準的HTGB、HTRB和H3TRB可靠性考核，產品可靠性表現出色。



更高工作結溫：第二代碳化硅MOSFET工作結溫達到175°C，提高器件高溫工作能力。



基本半導體第二代碳化硅SiC MOSFET主要有B2M065120H，B2M065120Z，B2M065120R，B2M040120H，B2M040120Z，B2M040120R，B2M035120YP，B2M020120H，B2M020120Z，B2M020120R，B2M1000170H，B2M1000170Z，B2M1000170R，B2M0242000Z。適用大功率電力電子裝置的SiC MOSFET模塊，半橋SiC MOSFET模塊，ANPC三電平碳化硅MOSFET模塊，T型三電平模塊，MPPT BOOST SiC MOSFET模塊。

B2M035120YP國產替代英飛凌IMZA120R030M1H，安森美NTH4L030N120M3S以及C3M0032120K。

B2M0242000Z國產替代英飛凌IMYH200R024M1H。

B2M040120Z國產替代英飛凌IMZA120R040M1H，安森美NTH4L040N120M3S，NTH4L040N120SC1以及C3M0040120K，意法SCT040W120G3-4AG。

B2M020120Z國產替代英飛凌IMZA120R020M1H，安森美NTH4L020N120SC1，NTH4L022N120M3S以及C3M0021120K，意法SCT015W120G3-4AG。

B2M1000170R國產代替英飛凌IMBF170R1K0M1，安森美NTBG1000N170M1以及C2M1000170J。

B2M065120H國產代替安森美NTHL070N120M3S。

B2M065120Z國產代替英飛凌IMZ120R060M1H，安森美NVH4L070N120M3S，C3M0075120K-A，意法SCT070W120G3-4AG。

LLC，移相全橋等應用實現ZVS主要和功率MOSFET的Coss、關斷速度和體二極管壓降等參數有關。Coss決定所需諧振電感儲能的大小，值越大越難實現ZVS；更快的關斷速度可以減少對儲能電感能量的消耗，影響體二極管的續流維持時間或者開關兩端電壓能達到的最低值；因?yàn)槔m(xù)流期間的主要損耗為體二極管的導通損耗。B2M跟競品比，B2M第二代碳化硅MOSFET的Coss更小（115pF），需要的死區時間初始電流??；B2M第二代碳化硅MOSFET抗側向電流觸發寄生BJT的能力更強。B2M第二代碳化硅MOSFET的體二極管的Vf和trr比競品優勢明顯，能減少LLC里面Q2的硬關斷的風險。綜合來看，相對競品，在LLC，移相全橋型電源應用中B2M第二代碳化硅MOSFET表現會更好.
