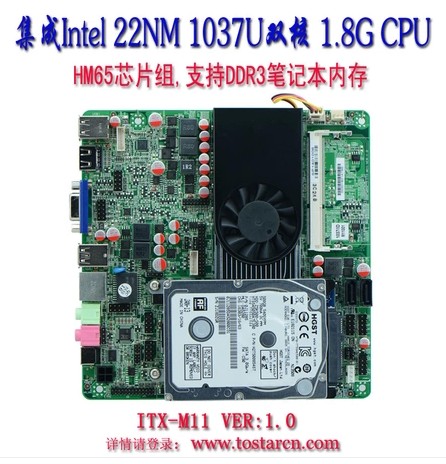

| 中央處理器 | 集成Intel® 1037U雙核22nm處理器 1.8GHz TDP功耗17W |
| 芯片組 | 采用Intel® HM65高速芯片組 |
| 內 存 | 1* SO DDRIII插槽,支持13331066內存,最大支持8GB |
| 顯示功能 | 集成Intel® HD Graphics核心顯卡 |
| 提供1個VGA、2個HDMI、1個LVDS接口（支持雙通道24bit） | |
| 支持HDMI1/VGA同步/異步 | |
| 支持LVDS/VGA同步/異步 | |
| 支持LVDS/HDMI1同步/異步 | |
| 支持HDMI1/HDMI2同步/異步 | |
| 擴展插槽 |
1* Mini-PCIE插槽 支持WIFI/3G模塊(默認為WIFI) |
|
1* MSATAⅢ插槽 支持SSD、USB WIFI(默認為USB WIFI) |
|
| 網絡功能 | 1* RTL千兆網卡,支持網絡喚醒、PXE功能 |
|
(另外還可支持一個內置插針網卡，需定制) |
|
| 存儲功能 |
2* SATAⅢ硬盤接口(SATA1與MSATA二選一,默認為SATA1) |
|
1* SATAⅢ 筆記本硬盤位(與SATA2二選一,默認為筆記本硬盤) |
|
| 音頻功能 | 板載ALC662 6聲道高保真音頻控制器,支持MIC、Line-out、功放 |
| 背板I /O接口 | 4* USB 2.0接口,其中兩個可支持USB3.0(需定制) |
| 1* HDMI接口 | |
| 1* VGA接口 | |
| 1* RJ-45網絡接口 | |
| 1* Line out（綠色） | |
| 1* Mic （紅色) | |
| 1* 12V DC_JACK輸入 | |
| 1* Power或Reset開關(可選) | |
| 內置I/O接口 | 1* LVDS接口 2*15pin，支持雙通道24bitLCD(雙8) |
| 1* JHDMI接口 2*8Pin | |
| 1* JVGA1接口 與DB15相同信號 2*5pin | |
| 2* RS232串口，第9PIN帶電功能 | |
| 1* LPT打印口 | |
| 1* LAN接口 2*7pin | |
| 4* USB 2.0接口 Mini-PCIE若是USB信號支持2個USB | |
| 1* PS/2鼠標鍵盤接口 6Pin | |
| 1* FP1前面板功能按鈕和指示燈接口 2*5pin | |
| 1* AUDIO 前面板音頻接口 | |
| 1* 功放接口 4pin | |
| 1* SIM卡座 | |
| 1* PWROUT 硬盤供電接口 | |
| 1* ATX_12V 可做+12V輸入輸出電源接口 | |
| 1* LVDS INVERTER | |
| 風扇接口 | 1* CPUFAN風扇接口4pin 1* SYSFAN風扇接口3pin |
| GPIO | 支持4路輸入輸出GPIO |
| BIOS | AMI 32MB Flash ROM |
| 看門狗 | 支持硬件復位功能(256級，0~255秒) |
| 電源類型 | DC_12V單電源輸入 |
| 工作溫度 | -10℃～60℃ |
| 儲存溫度 | -20℃～70℃ |
| 工作濕度 | 5%-95%相對濕度,無冷凝 |
| 尺 寸 | 170mm x 170mm |
