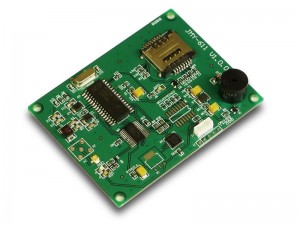

AURA0070-M系列是一個由用戶通過IIC或UART接口發送命令，從而完成對非接觸IC卡的讀寫等操作的一個模塊式電路。AURA0070-M系列功能繁多，支持多種非接觸IC卡國際標準，支持多家不同供應商的卡片。設計者對非接觸IC卡的命令進行了分類封裝整合，因此用戶通過IIC或UART對模塊發出的命令相對簡單，但是卻能完成對各種非接觸IC卡的全面操作。AURA0070-M系列的射頻天線與模塊采用分體設計，射頻電路與天線之間使用阻抗分析儀調整以匹配阻抗，能達到非常好的讀寫性能和非常好的穩定性。模塊與天線直接采用4線連接，在用戶的設計中此連線距離越短越好，一般不大于20cm，否則會影響性能和穩定性。
非接觸式IC卡讀寫模塊，對于產品的外形，通訊方式、通訊協議、讀寫卡型等需求，我們可以量身定做以滿足客戶的需求。
性能指標：
● 射頻基站：NXP RC500， RC531， RC632， RC400；FM1722
● 工作頻率：13.56MHz
● 支持協議：ISO14443A、ISO14443B、ISO15693
● 讀寫距離：100mm
● 防沖突能力：全功能防沖突，可以同時處理多張卡或只處理單張卡
● 自動尋卡：支持，默認關閉
● EEPROM：512字節
● 接口：IIC和UART（通過由SPS引腳選擇，推薦使用IIC）
● 通訊速率：IIC為400Kbps，UART為19200bps~115200bps
● 最大指令長度：511字節
● 接口電平：3.3V（TTL電平，5V兼容）
● 供電電壓：DC 5V（±0.5V ）
● 最大功耗：70mA
● 尺寸：42mm*21mm*8mm
● 封裝形式：DIP32
● 工作溫度：-25 ~ +85 ℃
● 儲存溫度：-40 ~ +125 ℃
● ISP：支持
● RoHS：支持
