產品特點
性能可靠，經濟實用，應用廣泛。能夠識別任何接觸介質如手指（帶手套或不帶）、筆、信用卡等的輸入信號。引出線采用FPC(柔性線路板材料)比其它生產商使用的PET材料電阻值小，柔韌性好。線路絕緣點小，視覺效果佳，目前我們可做到最小的絕緣點是 Φ 0.035mm，
觸摸屏表面有亮面、霧面、防眩、消光、防牛頓環等多種材料和工藝供選擇。
產品規格
|
型號
|

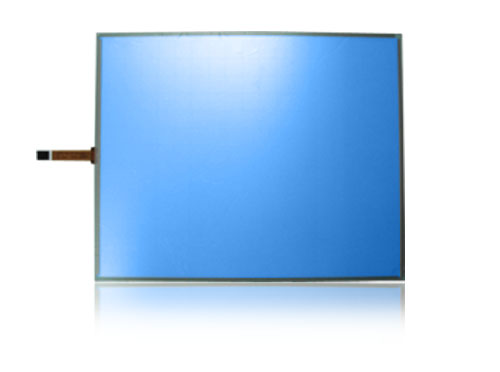

五線電阻式觸摸屏
|
|
電路等級
|
5VDC，35mA
|
|
表面硬度
|
3H
|
|
透 光 率
|
薄膜對薄膜型 >73%
|
|
薄膜對玻璃型
|
>83%
|
|
單點壽命
|
大于3500萬次
|
|
筆劃壽命
|
大于500萬次
|
|
觸點抖動時間
|
< 5ms
|
|
操作溫度
|
-10 oC ~+60 oC
|
|
分辨率
|
4096*4096
|
|
儲存溫度
|
-20 oC ~+70 oC
|
|
線性
|
<1.5%（特殊需求可）
|
|
玻璃厚度
|
0.7mm，1.1mm，1.8mm，3.0mm
|
|
操作壓力
|
10g -100g
|
|
玻璃種類
|
化學強化玻璃，普通玻璃.
|
五線觸摸屏工作原理
五線觸摸屏的結構與四線電阻式類似，也有下線路（玻璃或薄膜材料）導電ITO層和上線路（薄膜材料）導電ITO層。五線觸摸屏的工作原理與四線電阻式不同的是：五線式的X和Y方向上的驅動電壓均由下線路的ITO層產生，而上線路層僅僅扮演偵測電壓探針的作用。即便上線路薄膜層被刮傷或損壞，觸摸屏也能正常工作，所以五線電阻式的使用壽命遠比四線式的長。
