該產品在智慧顯示終端、工業自動化終端及視頻類終端有著廣泛的應用場景。如：數字標牌、智能自助終端、新零售智能終端、O2O 智能設備、智慧顯示、樓宇對講等。
本產品采用瑞芯微RK3288芯片，操作系統為Android7.1系統和9.0系統兩種,網絡可用4G全網通、WIFI-2.4G、BT-4.1、以太網；支持4K視頻解碼，HDMI-4K@60Hz輸出；板卡自帶硬件看門狗，支持各類接口擴展；能實現各種網絡終端流暢運行。
◆可根據客戶需要配置RAM和ROM。
◆電壓直流輸入：DC+12V，正常工作模式<4.5W，待機模式<0.3W。
◆支持高清視頻和圖片播放，支持LVDS-1920x1080,EDP-1920x1080,HDMI-4K顯示輸出。

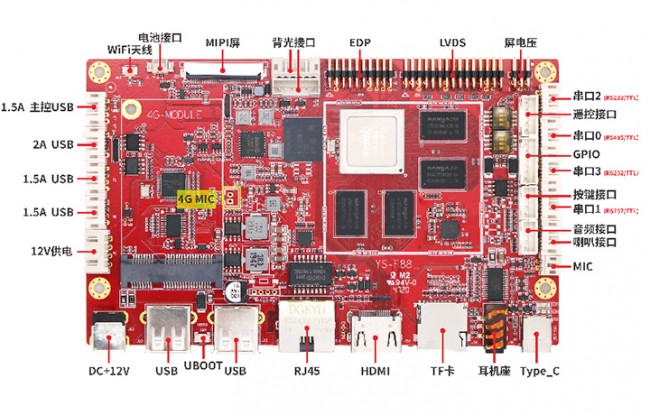

◆外圍接口：5個USB host 和 1個Type_C接口；4個串口（可選TTL/RS232/RS485）；1個I2C觸摸屏接口；4個GPIO接口。
◆支持Android系統定制，提供系統API接口代碼，完美支持客戶上層APP開發。
◆完美支持各類外設，提供常用的外設支持列表和外設驅動調試。

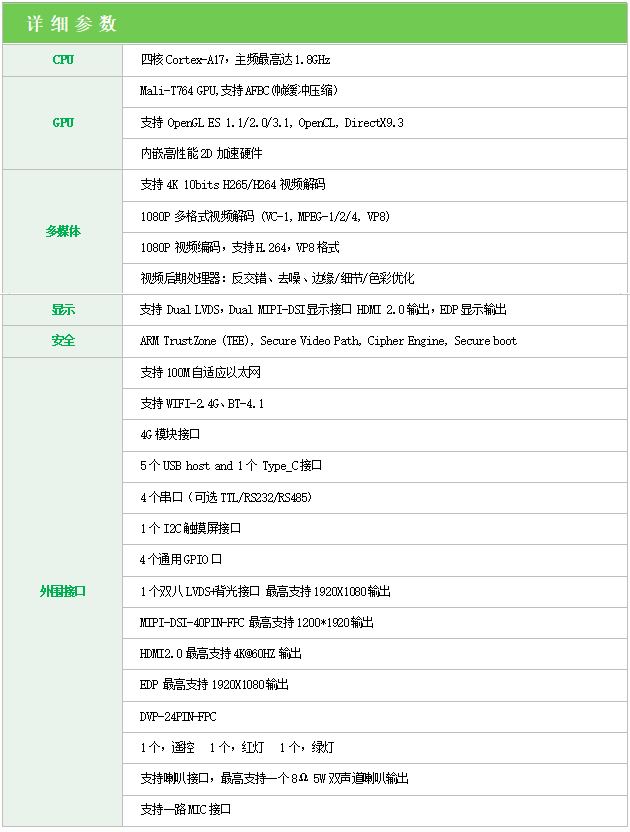

核心參數：
CPU：RK3288，四核Cortex-A17，主頻達1.8GHz
GPU：Mali-T764 GPU
內存：LPDDR-2G
內置存儲器：EMMC 8G
操作系統：Android 7.1系統和 9.0系統2種
解碼分辨率：最高支持2160P
視頻格式：支持RM/RMVB，MKV，TS，F(xiàn)LV，AVI，VOB，MOV，WMV，MP4等
圖片格式：支持BMP、JPEG、PNG、GIF等
播放模式：支持循環、定時、插播等多種播放模式
網絡支持：4G全網通、以太網、WiFi、BT可選
RTC實時時鐘：支持
定時開關機：支持
系統升級：支持網絡升級、USB/TF卡升級、電腦升級
組裝使用注意事項
在組裝使用過程中，請注意下面（且不限于）問題點。
1.相對濕度 ≤75％
2.存儲溫度：+15℃ 至 +45℃
3.使用溫度：零下20℃ 至 零上70℃（-20℃ ～ +70℃）
4.整機裝配和運輸過程中注意防靜電處理。
5.整機裝配時，可下裝或側裝，但不要使板子變形或扭曲，勿受重壓。
6.各端子的接線位置保留合適的距離，以免安裝時導致擠壓端子。
7.本板和配套的模塊板之間的連接線不宜過長，否則可能會影響圖像質量。
8.整機內部應合理布線，各連接線盡可能不要直接從PCB板上穿越。
9.為整機達到更好的EMC效果，建議主板和屏之間的屏線采用屏蔽線。
