POS機(Pointofsales)的中文意思是“銷售點”，它是一種配有條碼或OCR 碼的終端閱讀器，有現金或易貨額度出納功能。品種有有線和無線兩種類型。POS 機與廣告易貨交易平臺的結算系統相聯，其主要任務是對商品與媒體交易提供數據服務和管理功能，并進行非現金結算。由此可見POS機需要非?？煽康馁|(zhì)量來保證數據通訊，pos機的通訊接口電路通常由RS232 接口、RJ11電話接口、RJ45網絡接口以及移動POS機的USB等接口。這些通訊接口以及電源輸入端口都需要非常完善的電路保護。

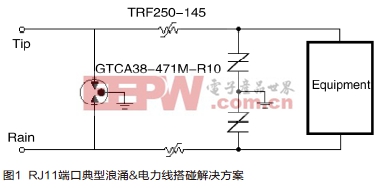

本文先簡要討論在POS機上非常重要的RJ11接口，由于POS機都需要通過電話線和結算系統通訊，RJ11接口的可靠性不言而喻，在RJ11接口上加surge電路保護也是每個廠家首要考慮的問題。由于RJ11的Tip和Ring信號線上振鈴電壓的存在，而該振鈴信號的最大電壓值可能超過100V，要求過圧保護元件的最小關斷電壓要高于振鈴信號的最大值，以保證設備的正常工作。下圖1為RJ11電話線的浪涌防護解決方案。TE公司可以為RJ11端口提供完善的保護方案。

在POS機的電源輸入端口，也需要完善的保護，因?yàn)橛捎谪?fù)載短路可能會產生過流情況，這時如果使用一次性的保險絲就需要維修。而設計者如果采用PPTC方案，就可以免除維修，因?yàn)镻PTC是一種可恢復的保險絲，它在過流情況下可以trip以保護電路，當電路故障消除以及電源斷電后，PPTC可以自動恢復成初始狀態。對于POS機應用，TE可以提供業界最完善的SMD貼片以及插件封裝PPTC。

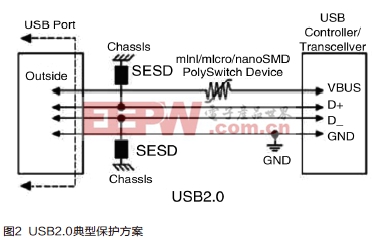

對于便攜式POS機使用的USB接口，其支持熱插拔的特點，所以有頻繁插拔USB外設的情況發生，由于外界設備的短路或者故障極容易帶來USB接口的Vbus損壞，以及插拔外設帶來的數據線ESD靜電損壞。這些都亟需有一個可靠的保護方案來保護USB接口的電源線和數據線。下圖2為USB2.0的典型保護方案。

TE可以提供SMD貼片PPTC來保護USB電源線，以及業內抗靜電能力最強(可達到20kV)的SESD產品保護D+/D-數據線。TE SESD 系列產品采用業界主流的DFN封裝，從0201和0402的單通道產品，到1004的4通道陣列產品可支持高達20KV的接觸放電，以滿足POS高可靠性的需求。

對于POS機上用的其他接口比如RS232，RJ45，顯示屏數據線接口等，TE都可以提供完善的保護方案。
