DLP拼接（DLP背投拼接系統）

DLP是“DigitalLightProcession”的縮寫，即為數字光處理，也就是說這種技術要先把影像信號經過數字處理，然后再把光投影出來。以DMD（DigitalMicromirrorDevice）來完成可視數字信息顯示的技術。說得具體點，就是DLP投影技術應用了數字微鏡晶片（DMD）來作為主要關鍵處理元件以實現數字光學處理過程。其原理是將通過UHP燈泡發射出的冷光源通過冷凝透鏡，通過Rod將光均勻化，經過處理后的光通過一個色輪（ColorWheel），將光分成RGB三色（或者RGBW等更多色），再將色彩由透鏡投射在DMD芯片上，最后反射經過投影鏡頭在投影屏幕上成像。

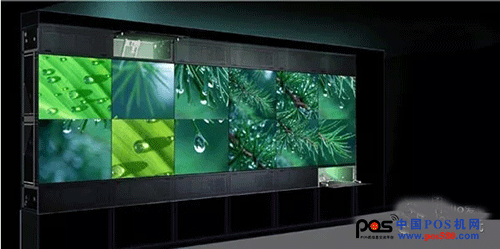

DLP大屏幕拼接系統以DLP投影機為主并配以圖像處理器組成的高亮度、高分辯率、色彩逼真的電視墻，能顯示各種計算機（工作站）、網絡信號及各種視頻信號，畫面能任意漫游、開窗、放大縮小和疊加。

DLP拼接墻由多個背投顯示單元拼接而成，其最主要的特點是屏體大尺寸，目前在市場上的主流尺寸為50英寸、60英寸、67英寸，隨著用戶對大屏幕尺寸需求的提高，80英寸、84英寸、100英寸、120英寸的也逐漸使用。DLP拼接墻的分辯率由各顯示單元的分辯率疊加而來，可以獲得超高的分辯率。如：?jiǎn)误w為1024*768的3*2拼接墻，拼接后的整墻分辯率高達1024*3，768*2。除了尺寸大之外，DLP拼接墻的另一大特點就是拼縫小，雖然各顯示單元之間會有屏幕拼縫，但目前單元箱體之間的物理拼縫已經控制在了0.5mm之內。

但DLP背投拼接系統仍存在一些致命缺點，由于DLP顯示器采用多個顯示單元拼接，達到一定拼接數目就會出現色彩與亮度不均勻的情況，而且其功耗大、內部發光的燈泡在連續工作6000-8000小時之后，會出現亮度降低的情況，為了保持較好的顯示效果，在項目應用后期就需要更換燈泡，因此維護成本是非常大的。此外，由于DLP拼接單元厚度大，還要在背部留下足夠的空間，這對于一些空間比較小的環境也是一個問題。

PDP拼接（等離子拼接）

PDP(PlasmaDisplayPanel，等離子顯示板，臺灣地區稱為電漿顯示)是一種利用氣體放電的顯示技術，其工作原理與日光燈很相似。它采用了等離子管作為發光元件，屏幕上每一個等離子管對應一個像素，屏幕以玻璃作為基板，基板間隔一定距離，四周經氣密性封接形成一個個放電空間。放電空間內充入氖、氙等混合惰性氣體作為工作媒質。在兩塊玻璃基板的內側面上涂有金屬氧化物導電薄膜作激勵電極。當向電極上加入電壓，放電空間內的混合氣體便發生等離子體放電現象。氣體等離子體放電產生紫外線，紫外線激發熒光屏，熒光屏發射出可見光，顯現出圖像。當使用涂有三原色(也稱三基色)熒光粉的熒光屏?xí)r，紫外線激發熒光屏，熒光屏發出的光則呈紅、綠、藍三原色。當每一原色單元實現256級灰度后再進行混色，便實現彩色顯示。等離子體顯示器技術按其工作方式可分為電極與氣體直接接觸的直流型PDP和電極上覆蓋介質層的交流型PDP兩大類。目前研究開發的彩色PDP的類型主要有三種：?jiǎn)位迨?又稱表面放電式)交流PDP、雙基板式(又稱對向放電式)交流PDP和脈沖存儲直流PDP。

從技術原理看，由于PDP屏幕中發光的等離子管在平面中均勻分布，這樣顯示圖像的中心和邊緣完全一致，不會出現扭曲現象，實現了真正意義上的純平面。由于其顯示過程中沒有電子束運動，不需要借助于電磁場，因此外界的電磁場也不會對其產生干擾，具有較好的環境適應性，相信這也是美國軍方長期將其用于軍事設備的重要原因。

由于PDP發光不需要背景光源，因此沒有LCD顯示器的視角和亮度均勻性問題，而且實現了較高的亮度和對比度。而三基色共用同一個等離子管的設計也使其避免了聚焦和匯聚問題，可以實現非常清晰的圖像。與LCD顯示技術相比，PDP的屏幕越大，圖像的景深和保真度越高。除了亮度、對比度和可視角度優勢外，PDP技術也避免了LCD技術中的響應時間問題，而這些特點正是動態視頻顯示中至關重要的因素。因此從目前的技術水平看，PDP顯示技術在動態視頻顯示領域的優勢更加明顯，更加適合作為電視機或家庭影院顯示終端使用，特別是大畫面的顯示更適合即將開播的HDTV。PDP顯示器無掃描線掃描，完全是像素對像素進行顯像，因此圖像清晰穩定無閃爍，不會導致眼睛疲勞。PDP也無X射線輻射。由于這兩個特點，PDP堪稱真正意義上的綠色環保顯示產品。

目前，用于拼接的等離子面板大多由韓國歐麗安公司提供，歐麗安生產的42英寸M-PDP等離子面板，采用歐麗安獨有DZF（Dead-ZoneFree）工藝生產，成功去除普通等離子面板四周3-4cm寬的玻璃邊，即所謂的“顯示死區”，屏幕邊緣每一個像素點都可清晰顯示。拼接后，各顯示單元之間縫隙小于3mm，實現最佳的等離子拼接效果，幕墻畫面完美無缺。

等離子顯示屏機身超薄，占地面積小、適合壁掛、從而適合在任何面積的場所安裝，就算您的空間非常小，安裝等離子顯示屏也是完全可以的，就安裝空間來說，比DLP要節省的多。但是等離子屏產品像素點縫隙大，可靠性能相對于其他產品較低，耗電也比較高，壽命有先天不足，使用5000-10000小時后屏幕亮度就會衰減一半，并難以在海拔2500米以上的地方正常工作，其最致命的弱點就是在長時間顯示計算機圖像或靜態圖像時容易灼燒（所謂灼燒現象是指等離子電視在長期處于圖像靜止?fàn)顟B(tài)時屏幕內部等離子體發生變化導致不能正常工作，直觀表現為在屏幕的特定位置會留有圖像的殘影，且無論更換任何片源都無法去除）。

LCD拼接（液晶拼接）

LCD液晶顯示器是LiquidCrystalDisplay的簡稱，LCD的構造是在兩片平行的玻璃當中放置液態的晶體，兩片玻璃中間有許多垂直和水平的細小電線，透過通電與否來控制桿狀水晶分子改變方向，將光線折射出來產生畫面。LCD由兩塊玻璃板構成，厚約1mm，其間由包含有液晶材料的5μm均勻間隔隔開。因?yàn)橐壕Р牧媳旧聿⒉话l(fā)光，所以在顯示屏兩邊都設有作為光源的燈管，而在液晶顯示屏背面有一塊背光板（或稱勻光板）和反光膜，背光板是由熒光物質組成的可以發射光線，其作用主要是提供均勻的背景光源。

背光板發出的光線在穿過第一層偏振過濾層之后進入包含成千上萬液晶液滴的液晶層。液晶層中的液滴都被包含在細小的單元格結構中，一個或多個單元格構成屏幕上的一個像素。在玻璃板與液晶材料之間是透明的電極，電極分為行和列，在行與列的交叉點上，通過改變電壓而改變液晶的旋光狀態，液晶材料的作用類似于一個個小的光閥。在液晶材料周邊是控制電路部分和驅動電路部分。當LCD中的電極產生電場時，液晶分子就會產生扭曲，從而將穿越其中的光線進行有規則的折射，然后經過第二層過濾層的過濾在屏幕上顯示出來。

LCD拼接（液晶拼接）是繼DLP拼接、PDP拼接之后，近幾年興起的一項新的拼接技術，LCD液晶拼接墻具有低功耗、重量輕、壽命長（一般可正常工作5萬小時）、無輻射、畫面亮度均勻等優點，但其最大的缺點就是不能做到無縫拼接，對顯示畫面要求非常精細的行業用戶來說，稍微有點一遺憾。由于液晶屏在出廠時就會有一條邊框，液晶拼接起來就會出現邊框(縫)，如單個21寸的液晶屏的邊框一般有6-10mm，兩個液晶屏接起來的縫就有12-20mm。為了減少液晶拼接的縫隙，目前業內有幾種做法，一種是窄縫拼接，另一種是微縫拼接，微縫拼接即廠商將買回來的液晶屏的外殼拆掉，將玻璃與玻璃之間進行拼接，但這種做法的風險性較大，如果液晶屏拆的不好，會損害到整個液晶屏的品質，目前國內有極少數廠商使用這種方法。此外，2005年后，三星推出了拼接專用液晶屏——DID液晶屏，DID液晶屏是專為拼接而設計的，在出廠時就把其邊框做的很小。

目前，LCD液晶拼接墻最常見的液晶尺寸有19寸、20寸、40寸、46寸，它可以根據客戶需要任意拼接，最大可達到10x10拼接，采用背光源發光，壽命長達50000小時。其次，液晶的點距小，物理分辯率可以輕易達到高清標準；另外，液晶屏功耗小，發熱量低，40寸以上的液晶屏，其功率也不過150W左右，大約只有等離子的1/4，且運行穩定，維護成本低。

目前比較適合做液晶拼接的產品有三星DID液晶屏、NEC超窄邊液晶屏、Vewell超窄邊液晶屏
