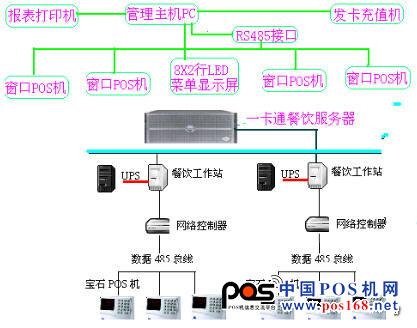

PD系列售飯系統是基于感應式智能卡（Contactless Smart Card）,既射頻卡技術和自動控制技術的計算機網絡系統。有PC主機、通過RS485接口連接的窗口售飯pos機、運行于PC主機的配套管理軟件、與主機相連接的感應式智能卡讀寫機（充值機）、感應式智能卡和網絡連接電纜等組件構成。配置1臺標準并行口打印機，用于打印各種記錄和報表。建議配置LED菜單顯示屏和卡片個人制作設備。系統結構如下圖：
用戶的就餐人員每人將持有1張感應式智能卡，持卡人在各充值機繳費后即將存款金額寫入到后臺數據庫中；持卡人持卡在各食堂售飯POS機付款結算，系統自動記錄每次消費的卡編號和消費金額，上傳到管理主機，供統計查詢，并自動生成各種報表。
二、PD系列售飯系統構成部件及功能
2.1 系統硬件組成及功能
2.1.1 窗口售飯POS機：識別用戶卡片，讀取并顯示卡中余額，自動進行電子結算，記錄交易數據。具體特點如下：
系統中的終端機有兩種，一種是消費機，一種是增款機，消費機只減錢，不加錢，增款機可以加錢。所有終端機為雙面雙排數字顯示，能看到本次消費額及帳戶余額。
收費終端
識別卡種：射頻卡
收費方式：支持3種消費模式
零售模式：普通模式
由操作員輸入金額完成扣款。
定價模式：自動扣款模式
每次刷卡從用戶帳戶中扣去預先定義的金額。
模式2，定義方式
操作員鍵入數字，可將與數字對應的金額從用戶帳戶中扣除。
扣 款：可選擇扣款帳戶
傳送：實時/非實時方式網絡連接。系統通訊中斷時，能轉為脫機工作方具有在線接收菜單與黑名單功能。
存貯：可存放3000條以上消費記錄。
顯示：雙面雙排數字顯示，能察看本次消費額及剩余額。
安全性： 黑名單功能，可存放2400條以上黑名單。由外置UPS供電，無充電情況下可工作4小時以上。刷卡功能鳴叫，空卡、偽卡識別鳴叫。
可擴充性：每臺PC主機最大容量可連續接128臺POS機。
防沖突性：非接觸IC卡中由快速防沖突擊制，能防止卡片之間出現數據干擾。
安全可靠：每臺POS機都具有特定的密碼加密功能，完全可以防止外單位的卡片流通使用。
單機聯網兩用：可以通過RS485或RS232兩種通訊方式聯機使用，也可脫機操作，脫機操作時能自動電子結算，存儲交易數據，存儲量可達8000條記錄。
報警功能：使用已掛失的就餐卡或非法卡，本機將自動報警。
數據查詢：可隨時查看消費明細記錄。
多種收費方式：?jiǎn)蝺r(jià)式、編號式、標準餐式等多種收費方式。
雙面LCD顯示：工作人員和消費人員均可查看消費金額及卡中余額。
2.1.2 充值機： 可以進行發卡工作、給就餐卡沖值，讀取卡中數據。
2.1.3 RS485接口卡： 將485通訊方式轉換為232通訊方式，是系統實現485網絡傳輸?shù)臉蛄骸?
2.1.4 PC主機： 承載、運行系統管理軟件。
2.1.5 并口打印機： 打印系統管理軟件所生成的報表。如為彩色噴墨和彩色激光打印機，配置掃描儀和數碼相機以及切卡機和封塑機，可以自成一 套卡片個人的制作系統。
2.1.6 LED顯示屏： 顯示菜譜及價格。
2.1.7 感應式智能卡片：電子儲值金額載體。
2.2 系統軟件功能
射頻卡售飯管理系統是整個系統的金融管理中心，它管理整個系統的資金、物流與人流。其中包括對系統流動的卡的發行、回收、注銷；資金的分配、匯總、結算；人員的定位、權限的設定等。其主要模塊為：
信息系統： 按樹型結構建立單位各部門檔案，按物理拓?fù)浣Y(jié)構建立營業組檔案、卡類 別檔案、售飯機檔案、終端機檔案。
系統管理： 實現系統硬件網絡的啟動和關閉、系統在實時運行狀態下的狀態監測、系統的快速恢復及系統管理人員的切換；
帳戶管理： 實現對消費帳戶的管理，具有帳戶查詢（可查詢個人帳戶和按檢索條件查詢集體帳戶狀況）、帳戶增款取款（軟件增款）、補貼發放、消費卡帳戶轉帳、因錯處理、檔案變更等功能；
財務報表： 系統提供多種銷售狀況報表，包括營業銷售班報、營業銷售日?qǐng)?bào)、營業銷售月報、營業銷售年報及自定義階段報表等功能；
 統計分析： 提供系統各項擔操作的分項數據統計，包括分項統計、帳目平衡、POS機分布、身份結構分析、用戶部門結構分析等功能；自動匯總交易數據，實現金額結算，生成相應報表。
綜合設置： 提供系統參數的設置功能。包括服務器設置、系統設置、終端設置、帳戶設置、權限設置、操作員設置等功能；
餐卡管理： 完成餐卡的開戶、更改、發卡、掛失解掛、注銷、補卡、充值、統計等操作。
菜譜管理： 按樹型結構制定每餐菜譜。
日常操作： 完成數據采集、終端設置、傳黑名單、上傳交易記錄、上傳充值記錄、上傳新增菜單等日常操作。
系統維護： 提供系統測試及數據備份功能。包括數據保存、數據轉換、數據清理、系統調試、數據同步等功能。
三、PD系列售飯系統安裝說明
系統布線：本系統POS機信號線建議采用五類網線。為了美觀，布線時應綜合考慮現場布局盡量布暗線，并且采用工程標準的PVC槽或PVC管，以確保施工質量。電源采用市電AC220V，可就近取電，也可統一布線，布線時需要使用標準電源線。
系統硬件安裝：將POS機安置在食堂相應售飯窗口，分別與網線相連，網線一端接在485接口卡，485接口卡另一端由標準的9針串口線與計算機串口相連，并由配套變壓器提供DC12V電源。充值機由配套連接線與計算機串口和鍵盤接口相連，至此硬件安裝基本完成。
系統軟件安裝：本系統軟件安裝盤為光盤。安裝時，插入光盤，用鼠標雙擊SETUP圖標，系統開始自動安裝。按屏幕提示輸入個人姓名、單位名稱、安裝路徑等信息，單擊下一步，系統自動完成安裝。
PC主機建議配置：PentiumII400或以上，64M以上內存，10G以上硬盤空間，打印機為標準并口打印機
系統運行平臺：Windows’98。
四、PD系列售飯系統功能介紹
分區管理：系統管理軟件分為系統管理區、出納管理區、公用信息區三個相互獨立的操作區域，確保系統安全性。
個人密碼：系統使用的就餐卡都設有個人密碼，可以在任意一臺計費終端上由持卡人自行修改。有效地保護持卡人利益。
卡分類管理：就餐卡分為16個特性類別，可分別針對每類卡設定不同的管理費比例或生活補助標準，將就餐人員分類管理，提高管理的科學性。
實時補助：系統在設定的任意時間段內，按規定的補助標準發放個人生活補助， 只需在規定時間段內，在任意一臺終端機上使用一次就餐卡即可將補助寫入卡中，并生成詳細的報表。
租退卡業務：方便管理臨時就餐人員，按不同租卡類型收取日租金或月租金。
查詢功能：針對持卡人可查詢他的消費、糾錯、存取款、補助發放等歷史記錄，以及消費情況曲線圖。對于出納員、管理員、可以方便地查詢到詳細操作記錄和營業報表。系統提供三十余種的各類報表。領導辦公室設置聯網工作站即可實時動態顯示各食堂的營業情況， 隨時查詢?nèi)我鈹?shù)據。
五、PD系列售飯系統特點
實體安全：實體安全指的是組成系統的各個部件的安全，包括系統硬件，應用軟件，數據庫系統等等。在產品的硬件設計中，充分考慮了本產品將可能會在各種各樣復雜的環境下使用，電路
