液晶面板本身只是玻璃，并不能自主發光，需要背光來實現圖像的顯示。和液晶同時代的等離子顯示技術倒是自發光的模式，但是如今已經基本淘汰了，目前萬眾矚目的OLED面板是自發光的模式，不需要背光。
不過液晶從誕生到現在，一直是需要背光來支持的。液晶面板的背光系統經過了大約三個階段的變化，從CCFL背光到LED背光，再到量子點背光，背光的變化也促進了顯示器構造以及顯示能力的變化。
解析液晶面板背光系統進化的三個階段
CCFL背光
Cold Cathode Fluorescent Lamp簡稱CCFL，中文譯名為冷陰極熒光燈管，具有高功率、高亮度等優點，廣泛應用于顯示器、照明等領域。顯示器最早應用的背光就是這種冷陰極熒光燈管。這種燈管體積比較大，比較厚，導致液晶面板比較厚，因此使用這種背光的顯示器，本身的厚度也都不小，現在的輕薄顯示器是不可能使用這種燈光。此外這種冷陰極熒光燈管的能耗比較高，因此目前已經很難見到這樣的背光系統了。
LED背光
LED背光由含鎵(Ga)、砷(As)、磷(P)、氮(N)等的化合物制成。其原理是利用電子與空穴復合時能輻射出可見光，因而可以用來制成發光二極 管。這種背光的典型特點是體積小，能耗低，使用壽命長，并且本身的成本也不高。因此在LED背光出現后，其很快的代替了原有的CCFL背光。這種變化導致 了目前輕薄顯示器大行其道，也讓超薄手機以及平板電腦的出現，成為了可能。
量子點背光升級
不過CCFL背光以及LED背光都有一個問題，那就是畫面的色域不夠，目前的背光系統，sRGB色域能達到100的產品非常的少，主要是因為背光純度不夠。因此為了提升畫面的色域，面板廠開始使用量子點背光，這也就是液晶背光發展的第三個階段。
量子點實際上是納米材料，在藍色LED的激發下，可以發出純度很高的顏色，根據量子點尺寸的大小，就可以配置出三原色的組合，這樣的組合形成輕薄的膜，用于提升背光的色彩效果。因此量子點顯示器的本質是改善了背光，其依舊是藍色LED激發量子點的模式，因此說不上是技術的絕對升級，而是一種改款的升級而已。
液晶背光的發展經過了三個階段，體積越來越小，能耗越來越低，現在我們的輕薄顯示器得意實現，多虧了背光技術的不斷變化。而量子點背光的出現，說明在體積和能耗上，繼續升級的空間已經不多，因此提升色域成為背光轉變的心方向，也也是新一代顯示技術OLED面板出現的原因。
背光模組行業概況
背光模組的功能在于供應充足的亮度與分布均勻的光源，使液晶面板能正常顯示影像。背光顯示模組的基本構成主要包括遮光膠、增光膜、擴散膜、FPC與LED組件、雙面膠、導光板、膠鐵一體、反射膜等。
(1)背光顯示模組的發展歷程
背光源最早應用于軍用設備上的儀表顯示，經過接近60年的發展，背光源及其組成的背光顯示模組已形成獨立的學科和產業。按照發光源類型的不同，背光顯示模組可以分為LED背光顯示模組、CCFL背光顯示模組、EL背光顯示模組。自2004年日本索尼推出第一款LED為背光源的液晶顯示電視開始，LED器件技術、性能不斷提高。LED背光顯示模組具有以下優點：(1)使液晶顯示模組輕薄化;(2)壽命長、低能耗、更環保;(3)色彩表現力更好。因此，目前LED背光顯示模組已成為了背光顯示模組發光形式的主流。
(2)我國背光模組行業的發展情況
背光模組行業的發展與液晶顯示行業的發展密切相關。隨著全球液晶顯示面板的重心開始向大陸轉移的情況下，液晶面板廠商對關鍵組件需求的增長以及降低成本的需要，傾向于就近選擇配套背光模組廠商。這為我國背光模組產業的發展帶來了很大的機遇。

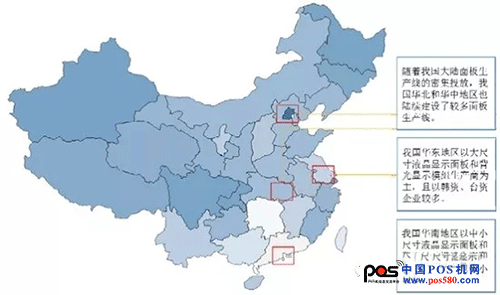

我國背光模組行業的發展情況
3、背光模組行業的發展趨勢
背光模組作為液晶顯示必備的關鍵配套組件，其亮度、色度、均勻度和厚度對液晶顯示模組的性能具有重要影響。隨著用戶對液晶顯示終端應用產品用戶體驗、產品性能、外形設計要求的持續提升，背光顯示模組也朝著較大尺寸、超薄、高亮、窄邊框、應用多元化，以及高色域、曲面化、節能環保的方向發展。
①背光模組向較大尺寸發展
自智能手機出現以來，智能手機屏幕尺寸一直向較大尺寸發展。小尺寸屏在便攜和單手操控上存在優勢，但在視頻以及游戲體驗上不如大尺寸屏幕。
②背光模組向超薄化發展
在智能手機領域，超薄的機身能給用戶帶來更佳的體驗。目前，市面上主流的旗艦手機機身厚度基本維持在6mm-8mm之間。液晶顯示模組的超薄設計對背光模組廠商的光學設計和工藝制作能力提出了更高的要求，也推動著背光模組廠商尤其是我國本土中小尺寸背光顯示模組廠商持續投入研發，在保證背光顯示模組超薄化的情況下依然保證背光顯示模組顯示的亮度和均勻度。
③背光模組向高亮化發展
亮度是背光模組的主要性能指標之一，如何在同樣條件的發光源下得到更高亮度的背光模組是各背光顯示模組廠商需要掌握的技術，也是環保需要。背光模組的整體光學性能主要取決于導光板和各膜材的性能，尤其是導光板的光學設計和工藝制作能力，以及成品的精密組裝能力。
④背光顯示模組向超窄邊框發展
從結構上看，液晶顯示模組外邊緣需要預留一部分空間放置玻璃密封膠和保護玻璃用的膠鐵支架。同樣，背光模組的遮光膠和膠鐵一體也會占據背光模組一定的空間。目前，智能手機領域已形成了超窄邊框的潮流。超窄邊框可以增加手機的視覺效果，使用戶感受到更為沉浸的體驗。此外，超窄邊框還可以增加手機的屏占比，減少機身體積，使握持更為便捷、觸控更為精確。終端應用產品向超窄邊框化的發展趨勢也決定了背光模組向超窄邊框化發展。
⑤背光模組行業終端應用產品多元化發展
目前，中小尺寸背光顯示模組主要應用在手機、平板電腦等領域。隨著終端產品應用多元化發展，中小尺寸背光顯示模組還將更廣泛地應用于包括車載顯示器、醫用顯示儀、工控顯示器、智能工業級手持終端等產品上。終端應用產品多元化的發展從產品定制化程度、抗電磁干擾、穩定性等方面都對背光顯示模組提出了更高的要求。除上述趨勢外，為滿足終端應用變化和社會節能低碳環保要求，背光模組還朝著高色域、曲面化、低能耗的方向發展。
全球背光模組用光學膜片材料供應商有哪些?
2017年全球液晶顯示器背光模組用光學膜片市場需求將達7.20億平方米，其中反射膜、擴散膜、增亮膜、微透鏡光學膜和雙增亮膜的市場需求分別將達到1.84億平方米、1.84億平方米、2.04億平方米、0.76億平方米和0.71億平方米。在液晶顯示產業鏈中，很多l(xiāng)cd顯示材料已經出現國內企業的身影，也有很多關鍵材料仍被外資把控。這里，我們簡單介紹典型全球背光模組用光學膜片材料供應商有哪些?
在光學膜發展史中有相當長的一段時期里，光學膜技術和市場基本被日企惠和(Keiwa)、智積電(Tsujiden)、木本(Kimoto)、東麗(Toray)，韓企SKC、LGE，美企3M以及臺企友輝等少數廠家壟斷。
全球背光模組用光學膜片材料供應商有哪些?
惠和
日本惠和株式會社，1948年成立，總部位于日本大坂，是世界光學擴散膜的主要生產廠商之一，擴散膜產品市場份額居世界第一。
2006年，在南京江寧經濟技術開發區，其成立了惠和光電材料(南京)有限公司，主要生產液晶顯示器用光學擴散片，客戶遍及中國華東，華南以及臺灣和日本的主要液晶面板廠商。
SKC
韓國SKC株式會社是世界500強SK集團旗下最大的高端材料制造企業，主要生產聚酯薄膜、高新電池、光媒體及新材料產品，擁有光學聚酯薄膜基材及先進的鍍膜技術，SKC的聚酯薄膜產品在眾多領域得到運用，其中最主要為擴散膜、增亮膜等光學用薄膜。
2011年6月，SKC與SK中國公司、東洋鋁業、伊藤忠塑料、伊藤忠金屬等在南通共同投資的SKC功能薄膜項目，目前已發展成為生產液晶顯示器用光學膜的全球光學薄膜企業。
3M
3M公司總部在美國明尼蘇達州圣保羅市，是世界著名的產品多元化跨國公司。在我國的光學產品事業部，主要從事薄膜、精密涂層、光學、影像、微復制等核心技術領域進行產品開發和創新，產品包括廣泛應用于市場的液晶電視、液晶顯示器、筆記本電腦、掌上電腦、背投電視鏡頭及成像系統、電腦光學防窺片、電腦視保屏、防反射保護片、MicroTouch觸摸屏及觸摸顯示器等。
3M近期與SKC Hi-tech&marketing簽訂了一份關于銷售其核心DBEF并引進了DBEF外包生產系統的合同。3M從利用自身專利生產和供應DBEF，轉變成同時向外部公司銷售核心產品。
從3M獲得核心業務的SKC Hi-tech&marketing已開始生產DBEF，該產品用于65英寸以上的大尺寸顯示屏，它補償了當前DBEF的弱點，解決了現階段DBEF在大型面板應用中產生皺紋的問題。
LGE
LGE中文全稱樂金電子有限公司，隸屬于LG集團，是在消費類電子產品、移動通信產品和家用電器領域內的全球領先者和技術創新者。
其子公司LG化學是韓國頂尖的化工企業，生產各種產品，包括石化產品、高附加值的塑料產品和高性能的工業材料，并將其化學專長擴展到高科技材料(用于電子產品)和信息技術(例如最先進的充電電池和顯示器材料)。
東麗
東麗株式會社成立于1926年，總部位于日本東京，是世界光學反射膜的主要生產廠商之一。
東麗株式會社是世界著名的以有機合成、高分子化學、生物化學為核心技術的高科技跨國企業。
帝人
帝人株式會社是日本著名的跨國公司，是世界光學反射膜的主要生產廠商之一，是日本化纖紡織界巨頭之一。
1993年起，帝人株式會社在南通經濟技術開發區投資，布局建成南通帝人公司、第一合纖公司、帝人加工絲公司及帝人汽車用布加工公司。
友輝
2003年設立于臺灣桃園，2010年成為臺灣上市公司，主要從事增亮膜產品的研發、生產和銷售。
近年來，友輝積極發展利潤較佳中小尺寸產品，包括小尺寸上增復合膜、車載用低黃變產品暨復合材料。公司2016年營業收入中，增亮膜卷材占89.47%、增亮膜片材占10.53%。
此前還有消息稱，友輝也有意投入量子點電視市場，可能以微鎘的材料跨入量子點膜市場，也可能以專利授權的方式取得技術，目前都還在規劃當中。
而如今，中國現已躍居成為世界最大的顯示產品消費國與制造國，LCD液晶屏產能世界第二，80%的光學膜膜組在中國生產，顯示類光學膜需求已達15億平米，并將隨著顯示屏市場的發展進一步增長。
康得新
康得新主要從事預涂膜及覆膜設備的開發、生產及銷售，為國內最大的預涂膜生產企業。據資料顯示，2011年康得新4,000萬平方米光學膜示范線投產，正式進軍光學膜領域，可生產產品種類包括背光模組件(導光板、反射膜、擴散膜、增亮膜及復合型增亮膜)、ITO硬化膜、防紅外線膜、IMD膜、反光膜等。
目前公司已經形成以國內外一線客戶為主的客戶群,包括:蘋果、三星、LG、寶馬、華為、友達、群創、京東方、海信、創維、TCL、長虹、康佳、冠捷、群創、宏碁、聯想、富士康、深天馬、華星、惠普、OPPO、vivo、藍思、伯恩、美的、西門子、新飛、方太、柯尼卡、奔馳、奧迪、沃爾沃、豐田、大眾、福特、廣匯、龐大、北汽、長安、CATL等千余家國內外一二線客戶。
南洋科技
東旭是南洋科技控股子公司，主要產品為反射膜和擴散膜。據公開資料，南洋科技控股子公司東旭成光學膜涂布保持產銷兩旺，年產2,000萬平方米增亮膜項目繼續向韓LG電子小批量供貨。另外，公司年產1.6萬噸光學膜涂布項目一期工程也已投產。
合肥樂凱
合肥樂凱隸屬中國樂凱集團有限公司，2011年并入中國航天科技集團公司，具有4條聚酯薄膜生產線、14條精密涂布生產線和1條聚酯切片生產線。公司主要從事平板顯示器用光學級聚酯薄膜及各種功能膜的研發、生產和銷售，主導產品包括光學級聚酯薄膜、下擴散膜、硬化膜等。
今年9月，公司功能膜五車間成功調試并量產1510mm寬幅的CDX131G型擴散膜，之前量產的都是1340mm寬幅的擴散膜，現在比之前多了170mm。CDX型擴散膜已成功供應三星、LG、友達、京東方、海信、康佳、長虹、創維、天馬等國內外知名液晶平板顯示企業。
激智科技
寧波激智科技股份有限公司成立于2007年3月，主要生產光學膜產品，產品主要包括擴散膜、增亮膜、量子點薄膜、復合膜(DOP、POP等)、白反射膜、銀反射膜、3D顯示用薄膜、防藍光膜、保護膜、手機硬化膜等。上述光學膜產品被廣泛用于電視、顯示器、筆記本電腦、平板電腦、智能手機、導航儀、車載顯示屏等各類顯示應用領域。
公司產品已通過三星、LGD、夏普、友達、富士康、冠捷、Arcelik A.S.、VIDEOCON、PT Hartono、TCL、海信、海爾、長虹、創維、京東方、天馬、同方、惠科、南京熊貓、龍騰光電、信利等眾多國內外一線品牌終端消費電子生產廠商和液晶面板(模組)廠商認證。
