打印過程中發生停機或者亂碼的現象讓用戶頭痛不已，不僅浪費了材料還浪費了大量的時間。本文分析了引起打印機停機亂碼的原因，以及解決方法。

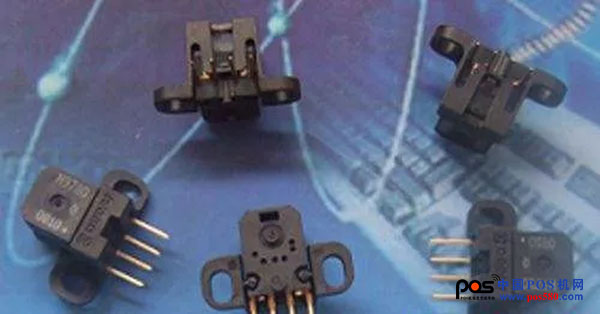

光柵讀數錯誤
光柵讀數錯誤是最常見發生停機原因。打印圖像的時候，需要解碼器讀取光柵的位置來確定點火位置，如果解碼器在讀取刻度時有丟數或者干擾原因讀數錯誤，當累積到一定的脈沖數后，控制系統計算溢出，小車就會發生停機的現象。這里需要注意的是，光柵讀數錯誤引起的小車停機必定是停在畫面的左邊或者右邊，原因是控制系統每發送完一個PASS的數據為一個周期。
另外光柵讀數錯誤還會引起亂碼的現象，在打印過程中輕微的讀數錯誤不太容易觀察出來亂碼現象。只有當瞬時讀數差別很大時才會有明顯的畫面錯亂。
解決方法：
判定是光柵問題之后，我們按照以下步驟來解決。
1、用無塵布輕輕擦拭光柵條，注意除非墨水嚴重聚集，盡量不要用酒精擦拭，清洗液絕對不允許使用。因?yàn)榫凭颓逑匆憾紩?huì)有一定的腐蝕性，會破壞光柵的刻度。

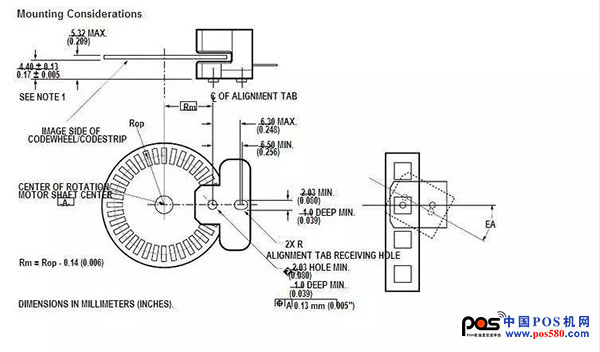

2、調整解碼器讀數頭的安裝位置，解碼器與光柵尺的位置安裝要求如下圖。當解碼器的位置產生偏差，甚至與光柵尺有碰擦?xí)r容易引起讀數錯誤。
3、如果上述兩個方法都不能解決停機亂碼問題，可以先更換光柵尺，最后再更換解碼器。
電機發送脈沖錯誤
電機脈沖錯誤一般有兩種情況，一種是控制系統（板卡）發送的脈沖錯誤。另外一種情況是電機接收到脈沖后發送給電機的脈沖數錯誤。這兩種情況下都會引起打印停機現象，電機發送脈沖錯誤的情況小車是隨機停車，也就是說小車會在任意位置停下來，如果發現這種現象就基本可以判斷是電機脈沖錯誤引起的停機。
另外還可以觀察小車回原點的位置來判斷是否是電機丟脈沖，如果每次小車回到原位的位置有偏差就是電機發送的脈沖數有問題。
解決方法：
判定是電機脈沖數有錯誤之后，我們按照以下步驟來解決。
1、檢查板卡上的電機接口是否插好，如果有條件可以更換一條電機線。
2、檢查電機的外殼有沒有接好地線，或者有沒有靜電。特別是一些伺服驅動器容易受到類似干擾。另外要注意外殼的GND和給驅動器供電的GND不能相連，否則一定引起脈沖錯誤。
3、一定需要注意的一點，如果機械齒輪有打滑，小車實際走的距離和發送的脈沖距離不一致也會引起停機現象。所以一定要檢查相關傳動齒輪，保證不跳齒或者打滑。
4、最后還是不能解決的話，考慮更換控制系統的主板。
數據傳輸錯誤
數據傳輸錯誤分為兩種情況：一種是電腦端軟件處理數據的時候發生錯誤。電腦端引起的停機一般都是假死現象，是電腦配置太差數據處理速度慢導致的數據等待。也有軟件計算數據時有BUG，處理某些數據時有錯誤，這種情況非常少見，一般到客戶手里的軟件都是經過長期測試的，不太會出現此類問題。
另外一種是板卡之間的數據傳輸出現錯誤，比如電腦傳輸給主板的時候出現的錯誤，這種情況常見于USB傳輸，網口傳輸不太容易出現類似問題。還有就是數據從主板傳輸?shù)筋^板的時候，這種情況多見于數據扁線，光纖線不容易出現此問題。當然如果網線或者光纖線接口接觸不良時也是會出現數據傳輸錯誤的。
數據傳輸錯誤引起的停機，出現停機的時間段非常隨機，可能剛開始打印就停機了。而光柵引起的停機一般都會在打印的中后期才會停機。
解決方法：
判定是數據傳輸引起的停機之后，按照以下步驟來解決。
1、如果是USB傳輸，更換抗干擾性強的USB線，線長盡量在1米以內。
2、更換不同的USB接口，如果有條件可以更換一臺電腦，電腦主板盡量選擇品牌主板，雜牌電腦的主板USB接口可能達不到實際傳輸速度。
3、檢查主板到頭板之間的數據傳輸線，首先確定數據線接頭的接觸是否良好，在拖鏈里面是否有被扯動。數據扁線可以用萬用表逐個針腳量通斷，光纖線可以用光照一端觀察另外一端是否有光線。
4、如果依然無法解決，光纖傳輸方式可以更換光纖模塊，數據扁線傳輸方式只能更換板卡了。
電磁干擾
早期的控制系統（板卡），容易受到電磁干擾的影響，發展到現在電磁干擾已經不容易干擾控制系統了。但由于電磁干擾的多樣性，不能保證每一種電磁干擾都不會影響到打印。
我們把電磁干擾放到最后再講，是因?yàn)殡姶鸥蓴_可能會引起上述幾個問題的所有情況表現，并且電磁干擾是看不著摸不到的，就算有儀器也很難準確的檢測出干擾源。
那我們是不是就無法判斷電磁干擾的問題了呢？
首先我們需要排除文中提到的其它問題引起的停機，然后再去判斷電磁干擾引起的問題。
電磁干擾引起的問題即隨機又有規律，隨機是指出現問題的隨機性，可能是停機，也有可能是亂碼，打印的畫面質量也會下降。規律指的是時間段，一般的電磁干擾都是周圍的大型機械運行產生的干擾，所以磁干擾會有階段性，比如白天老是出問題，晚上卻很穩定。這種情況基本就可以判定是電磁干擾引起的問題了。
解決方法：
1、良好的接地，接地并不是說完成連接即可，地桿的深度，位置，甚至材質都會影響接地的效果，可以嘗試找不同的接地位置。
2、更換更高規格的開關電源，電源是干擾的源頭，電磁干擾比較容易通過電源進入傳輸?shù)娇刂葡到y(tǒng)。
3、更換板卡，因?yàn)殡姎庠幸欢ǖ钠菩?，更換一套板卡可能會對環境中的電磁干擾有不同的耐受性。
以上是噴印邦歸納的一些引起停機亂碼的可能性，并不能涵蓋所有可能性。如果您遇到各種無法解決的噴印問題，歡迎一起來探討。
