高頻電子標簽干擾問題解決方案--小額支付手機用鐵氧體片
近幾年，13.56MHz的高頻RFID技術由于性能穩定、價格合理，此外其讀取距離范圍和實際應用的距離范圍相匹配，因而在公交卡、手機支付方面的應用得到廣泛的應用，尤其是在韓國、日本等地。下面兩張圖片，圖1為韓國某餐館用手機支付就餐費用的實例，圖2為電子標簽貼合在手機電池上的圖片。
圖 2手機電池上的13.56MHz電子標簽
圖 3手機電池上的13.56MHz電子標簽的結構圖
圖 3手機電池上的13.56MHz電子標簽的結構圖
圖1和圖3所示的手機交費方法是通過13.56MHz RFID無線射頻識別系統實現的。該應用的RFID智能標簽就是貼在手機電池殼上，這樣可以最大程度地節約空間。此類RFID手機應用在日韓等國是相當普遍的。中國雖然在高頻RFID的研究和應用方面相對韓日起步稍晚。但近兩年，隨著配套設備的逐步健全和人們對RFID系統優勢的認識加深，國內的RFID技術的開發和應用已經有了突飛猛進的發展。
然而，隨著RFID的應用日漸廣泛, 其干擾破壞問題越來越突出。其破壞作用主要表現在兩個方面：1>識別距離遠低于設計距離； 2>讀卡器和電子標簽不響應，讀取失敗。在實際的高頻RFID電子標簽應用中，我們需要著重考慮13.56MHz的RFID電子標簽的貼合位置，由于標簽尺寸較大，而實際允許的空間有限等原因，電子標簽需要直接貼附在金屬表面上或同金屬器件相臨近的位置，如手機用的13.56MHz的RFID智能標簽，因?yàn)榭臻g問題，就經常直接集成在電池鋁合金沖壓外殼上,這樣以來，在識別過程中，電子標簽易受電池鋁合金金屬?zèng)_壓外殼的渦流干擾，致使RFID標簽的實際有效讀距離大大縮短或者干脆就不發生響應，讀取徹底失敗。實踐證明這類干擾問題是經常發生的，我們需要采取一定的措施進行預防。深圳市德眾興科技有限公司 的RFID電磁鐵氧體片具有高的磁導率，可以起到聚束磁通量的作用，為此類干擾問題提供有效的解決方案。
RFID讀取失敗的原因分析及鐵氧體片抗干擾應用的機制分析

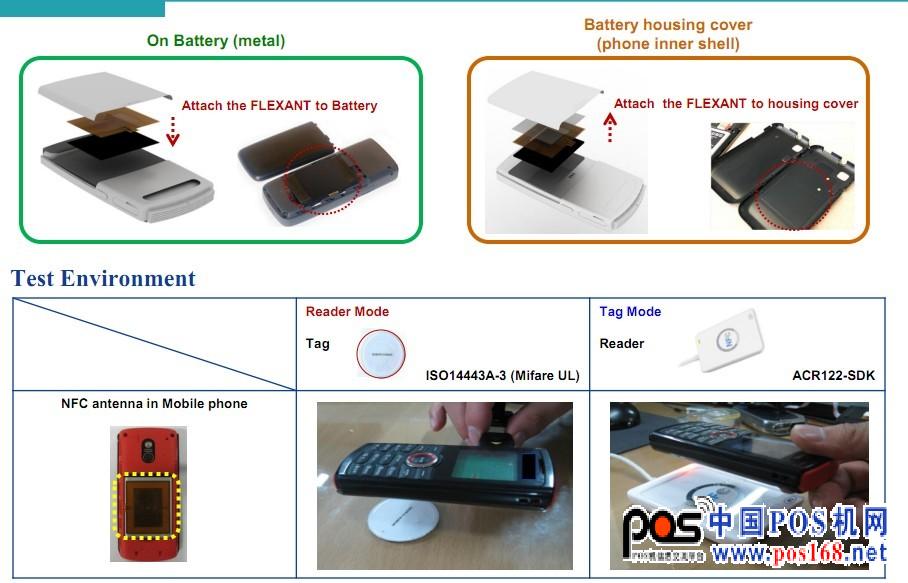

對于常規的高頻RFID電子標簽及識別系統，在自由空間中沒有其它干擾源時，其發生不讀取失效的機率很小，即便有，失效原因也常常是源于RFID系統中某個或某部分硬件/軟件，或標簽的匹配等原因。在手機等手持式電子設備中，電子標簽要集成或貼合到電子設備上，作為設備的一個部件發揮功能，往往因空間有限，不可避免要將RFID標簽(通常是被動式的)貼在金屬等導電物體表面或貼在臨近位置有金屬器件的地方。這樣來，標簽在讀卡器發出的信號作用下激發感應出的交變電磁場很容易受到金屬的渦流衰減作用而使信號強度大大減弱，導致讀取過程失敗。因此，為了產品能夠更好的應用讀卡，需要在產品中增加鐵氧體片。以下是貼有鐵氧體膜的產品和未貼有鐵氧體片的對比：
而目前我司的鐵氧體片已經開始廣泛應用于小額支付手機和射頻領域中，如需要樣品測試，歡迎與我聯系。謝謝！
